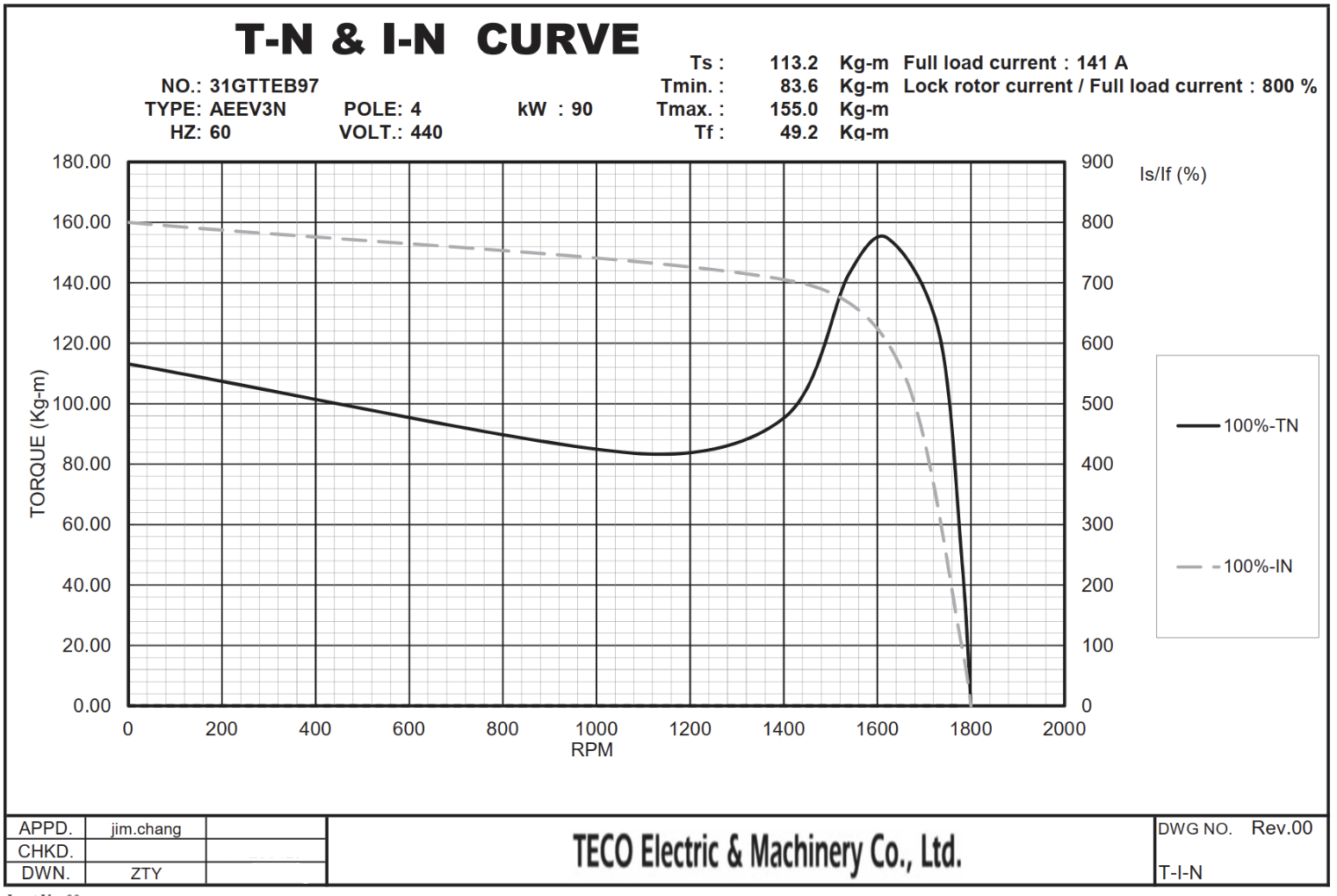

拿到這份電機的 T - N（轉矩 - 轉速）和 I - N（電流 - 轉速）曲線圖時，可從以下幾個關鍵方面來理解其蘊含的信息。

一、T - N 曲線（轉矩 - 轉速曲線，圖中黑色曲線）

（一）啟動轉矩（Ts）

在曲線的最左端起始點對應的轉矩值，即電機的啟動轉矩（圖中 Ts 為 113.2 Kg - m） 。它代表電機在啟動瞬間能夠提供的轉矩大小，這一數值對于需要克服較大靜態負載的應用場景至關重要，比如大型機械設備的初始啟動。若啟動轉矩不足，電機可能無法順利帶動負載啟動。

（二）最小轉矩（Tmin）

曲線上的最低點對應的轉矩值（圖中 Tmin 為 83.6 Kg - m） 。在電機加速過程中，轉矩不能低于此值，否則電機可能無法持續加速，甚至出現堵轉現象。特別是在負載轉矩波動較大的工況下，需確保電機運行過程中的轉矩始終高于 Tmin。

（三）最大轉矩（Tmax）

曲線的峰值對應的轉矩值（圖中 Tmax 為 155.0 Kg - m） 。這是電機在額定條件下能夠輸出的最大轉矩。當電機遇到短時過載情況時，只要負載轉矩不超過 Tmax，電機仍可正常運行并帶動負載。但長時間在接近或超過 Tmax 的轉矩下運行，會導致電機過熱，甚至損壞。

（四）額定轉矩（在額定轉速附近的轉矩值）

在電機達到額定轉速（圖中未明確標注額定轉速，但可根據電機設計參數判斷）時對應的轉矩值，它反映了電機在正常穩定運行狀態下持續輸出的轉矩能力，是評估電機在額定工況下做功能力的重要指標。

二、I - N 曲線（電流 - 轉速曲線，圖中灰色曲線）

（一）啟動電流（對應啟動時的電流值）

在曲線最左端起始點對應的電流值（圖中雖未明確標注具體數值，但從曲線趨勢可判斷啟動時電流較大）。電機啟動瞬間，由于反電動勢尚未建立，電流會遠高于正常運行電流（圖中提到堵轉電流 / 滿載電流為 800% ）。過大的啟動電流可能會對電網造成沖擊，因此在一些對電網穩定性要求較高的場合，可能需要采取軟啟動等措施來限制啟動電流。

（二）滿載電流（對應額定轉速下的電流值）

當電機達到額定轉速并穩定運行在滿載狀態時，從曲線上讀取對應的電流值（圖中滿載電流為 141 A）。這是電機在正常工作條件下的電流參考值，通過監測運行電流是否接近或超過滿載電流，可判斷電機是否過載。若長期過載運行，會加速電機絕緣老化，縮短電機使用壽命。

（三）電流隨轉速的變化趨勢

觀察曲線可知，隨著轉速從啟動逐漸上升至額定轉速，電流呈現先下降后趨于穩定的趨勢。在啟動初期，電流較大，隨著電機加速，反電動勢逐漸增大，電流隨之減小，當達到額定轉速并穩定運行后，電流穩定在滿載電流附近。了解這一變化趨勢，有助于在電機調試和運行過程中，通過監測電流來判斷電機的運行狀態是否正常。

通過對 T - N 和 I - N 曲線的全面理解，您可以更精準地評估電機在不同工況下的性能表現，合理選擇和使用電機，確保其可靠、高效運行。

這張 T - N（轉矩 - 轉速）和 I - N（電流 - 轉速）曲線涵蓋了電機從啟動到接近額定轉速的整個過程：

• 啟動過程：從曲線最左端起始點開始，能看到啟動轉矩（Ts ）和較大的啟動電流，反映電機啟動瞬間的轉矩和電流情況，可分析電機能否順利克服靜態負載啟動。

• 加速過程：隨著轉速從 0 開始逐漸上升，T - N 曲線展示轉矩隨轉速變化，能查看最小轉矩（Tmin）等，判斷電機加速過程中是否會因轉矩不足而無法持續加速；I - N 曲線展示電流隨轉速的變化，體現反電動勢建立過程中電流的變化情況。

• 接近額定運行狀態：曲線接近末端時，對應電機接近額定轉速，可查看額定轉速下的轉矩和滿載電流等運行參數，用于評估電機正常穩定運行時的性能。
